서브덕트 설치는 전문적인 지식과 경험을 요구하는 작업입니다.
벌써 올 한 해 에만 저희 다원시스템 에 선택율 86.4% 로
서브덕트 설치 를 의뢰 하셨습니다.
건축과 인테리어 디자인의 발전은 공간 활용의 최적화를 추구하며,
이러한 추세 속에서
천장형에어컨, 천정형에어컨 , 시스템에어컨의 서브덕트 시스템은
중요한 해결책으로 자리잡고 있습니다.
서브덕트 는
시스템에어컨 혹은 천장형에어컨 의 실내기 중에 4way제품을 사용합니다.
옆면 의 일정 부분을 타공하여 , 후렌찌 와 연결하며,
공기 이동을 위한 단열 상태의 후렉시블 혹은 스파이럴 덕트를 통해
마지막엔 디퓨져 쪽의 실내로 여름엔 시원한 바람이 겨울엔 따뜻한 바람이 나오게 하는 구조 입니다.
벽걸이에어컨이 설치가 어려운 구조적 제약 이 있는
** 지식산업센터 / 택스천장
실내 공간이 작아서, 에어컨 설치가 애매한 소규모 업무공간
실외기 와 거리가 너무 멀어서 에어컨 설치가 불가능한 사무실
에 서브덕트를 설치 하여 냉난방을 가능하게 하는 방법입니다.

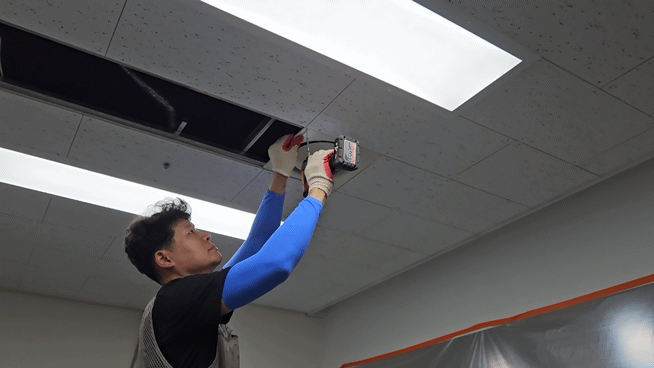

택스 천장 은 보통 사무실에서 많이 시공되어졌습니다.
직사각형 모양 이 대부분이며, 피스로 택스를 고정하여 있으므로,
서브덕트 작업을 할 때는 택스이 고정되어진 나사를 풀러서 설치합니다.
택스 천장 으로 구성된 사무실은 대부분 후렉시블 의 덕트를 사용합니다.
주름형태의 덕트 이다 보니, 천장속에서 작업이 원할하여,
작업시간이 오래걸리지 않는 장점이 있지요.
디퓨져 도 택스천장에 맞는 사각형 모양을 사용합니다.
원형모양의 디퓨져 사용하는 경우도 있는데, 이런 경우는 마이톤 재질의 정사각형 모양입니다.
** 사무공간, 병원 등 : 석고로 마감 되어진 천장
석고천장은 천장 속고 를 확인 할 수 있는 점검구 가 필요합니다.
하지만, 건물에서 만들어진 점검구 는
대부분 설비구조물을 확인하거나 유지보수 용도로 만들어졌기 때문에,
천장이 석고로 마감되어진 구조에서
서브덕트 를 설치하려면, 반드시 점검구를 추가 설치 해야 합니다.
점검구 가 없으면,
실내기 옆면 타공과 후렌찌 및 후렉시블 덕트를 설치 할 수 없습니다.
점검구를 만들어야지,
엔지니어 가 천장속 으로 몸이 올라갈 수 가 있으므로,
서브덕트 설치가 가능하게 되는 겁니다.
** 오픈 천장 구조 로 인테리어 되어진 장소
오픈천장 구조의 서브덕트 를 설치 할 때에는
직관 형태의 스파이럴덕트 를 많이 사용합니다.
노출 현장은 보여지는 부분이 많다보니
최대한 미관상 깔끔하게 설치하기 위함 입니다.

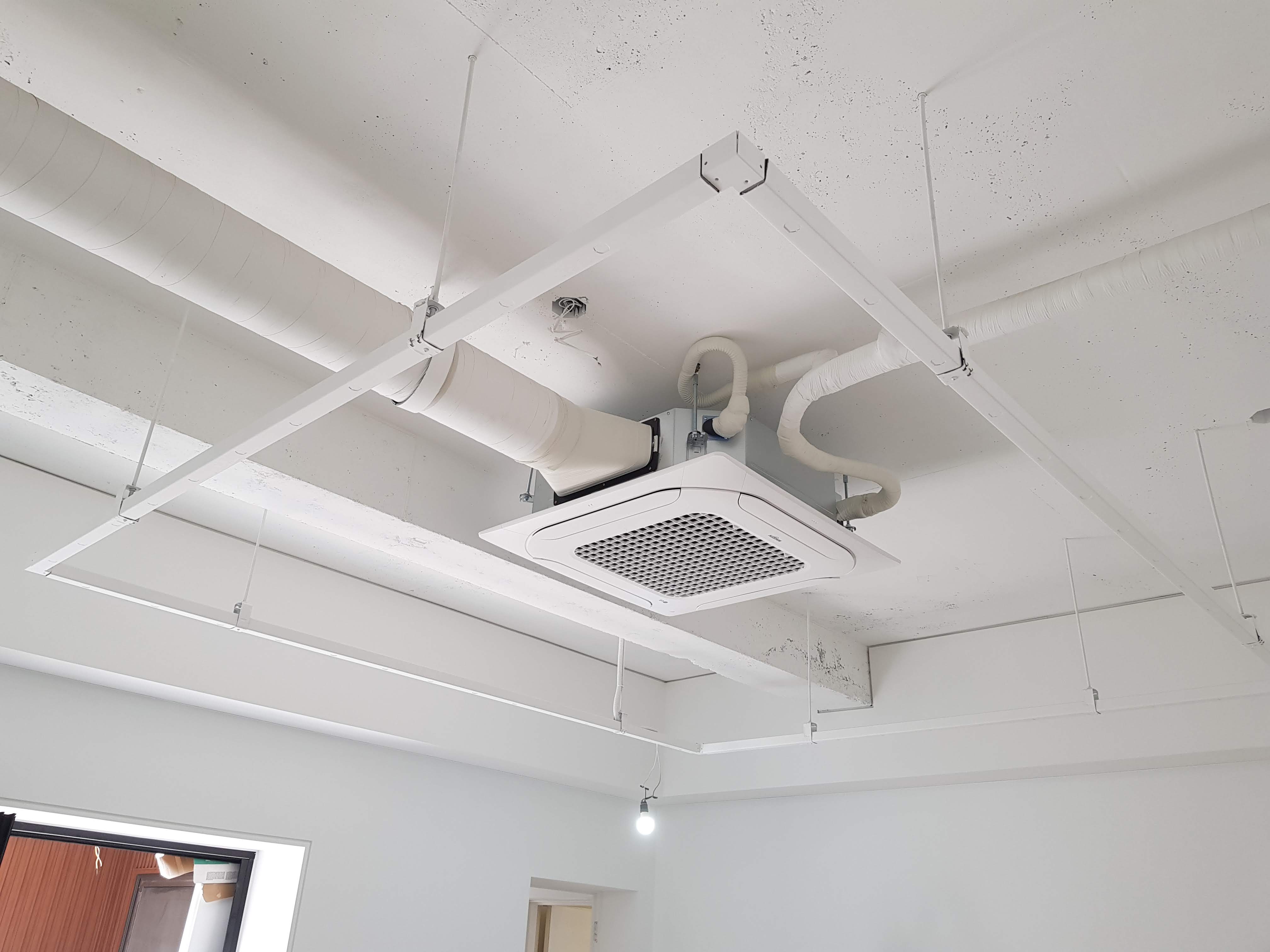

오픈천장도
4way 천장형에어컨 옆면을 타공하고, 스파이럴덕트를 연결합니다.
최대한 노출부분을 깔끔하게 마무리 하기 위해서는,
수평을 최대한 잡아서 시공해야합니다.
스파이럴덕트 에도 보온재 단열재 작업은 중요합니다.
냉난방이 필요한 공간에 직접적으로 온도 조절된 공기를 전달함으로써,
에너지 소비를 줄이고 효율적인 온도 관리를 가능하게 하기 위함입니다.
그리고 단열재를 하지 않으면 결로가 발생할수도 있습니다.
오픈천장에서도 후렉시블로 시공하는 경우도 있습니다.
천장에 설비 배관이 많이 지나가서, 스파이럴덕트 설치가 어렵다면,
주름관 형태의 후렉시블 하는 방법도 있으니,
참고하시기 바랍니다.
