이번 포스팅에서는
천장형매립덕트에어컨 에 대해서 설명드리겠습니다.
천장형매립덕트에어컨 이란?
천장형매립덕트에어컨 은 실내기 한대로
덕트를 설치하여 , 여러 실내공간을 동시에 동일한 풍량으로
냉방 과 난방이 가능하도록 되어진 제품입니다.
덕트 공사 방법

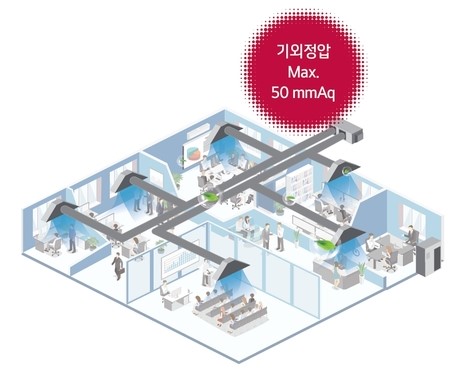

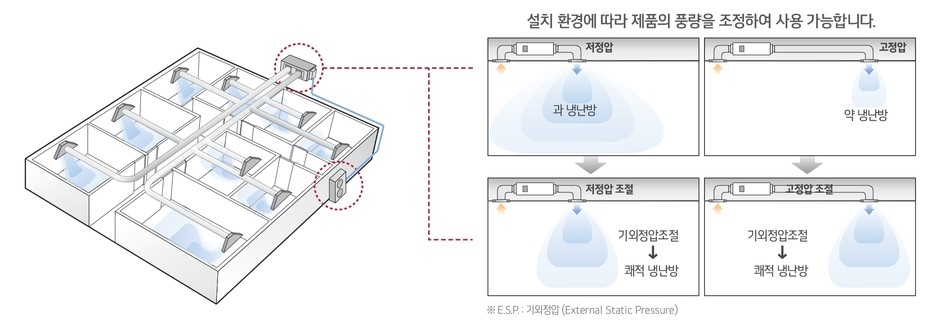

높은 기외정압으로
용이한 덕트 설계를 다양한 방법으로 활용하여 설치 할 수 있습니다.
천장형매립덕트에어컨은 다실에 덕트를 설치하여,
냉난방이 될수 있게 하는 방식으로

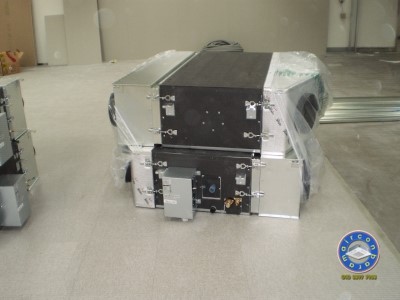

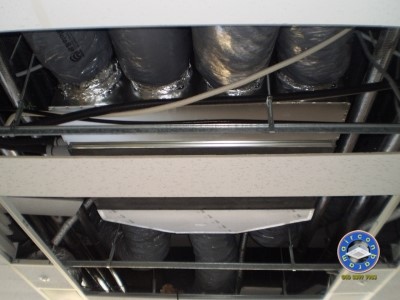

매립덕트에어컨 실내기는 천장속에 설치하고,
덕트를 실내기와 연결하여, 각실의 디퓨져 와 연결됩니다.
다실에 차갑고 더운 공기가 나눠질수 있는 이유 는

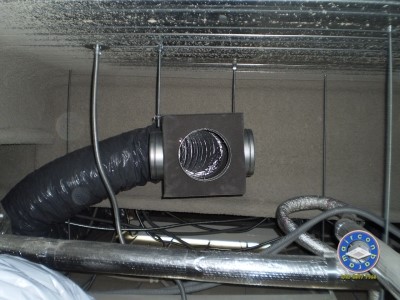

덕트분배기 가 있어서 가능합니다.
천장형매립덕트에어컨 30평형 과 40평형 기준으로 했을때
9개 ~ 11 개 정도 각실에 풍향을 제공할수 있습니다.
천장마감작업을 하여,

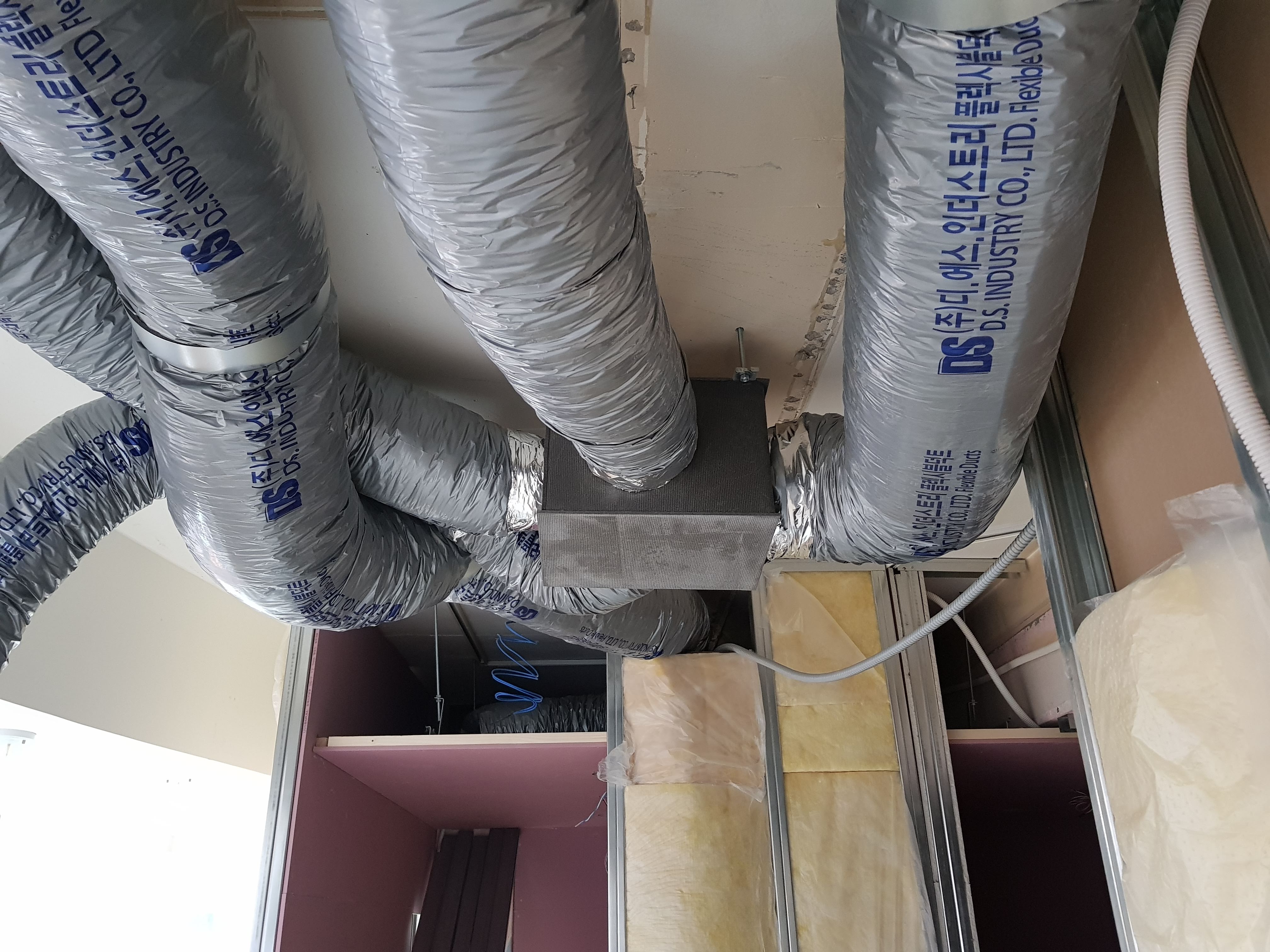

천정속에 덕트공사를 했을때는 후렉시블을 사용하고,
오픈천장경우에는 보온재가 되어진 스파이럴덕트 를 설치하여,
작업하는 경우가 있습니다.
덕트공사 방법은 현장 상황에 따라서 틀려질수 있으니,
작업전에 전문엔지니어 와 상담 받으셨으면 좋겠습니다.
실내쪽에는 천장형 매립덕트형 디퓨져 를 설치합니다.
디퓨져 는 실내에 바람이 나오는 제품 입니다.
디퓨져의 모양은 천장마감에 따라서 조금씩 변경 되기도 합니다.
원형디퓨져 는 일반적으로 가장 많이 사용됩니다.

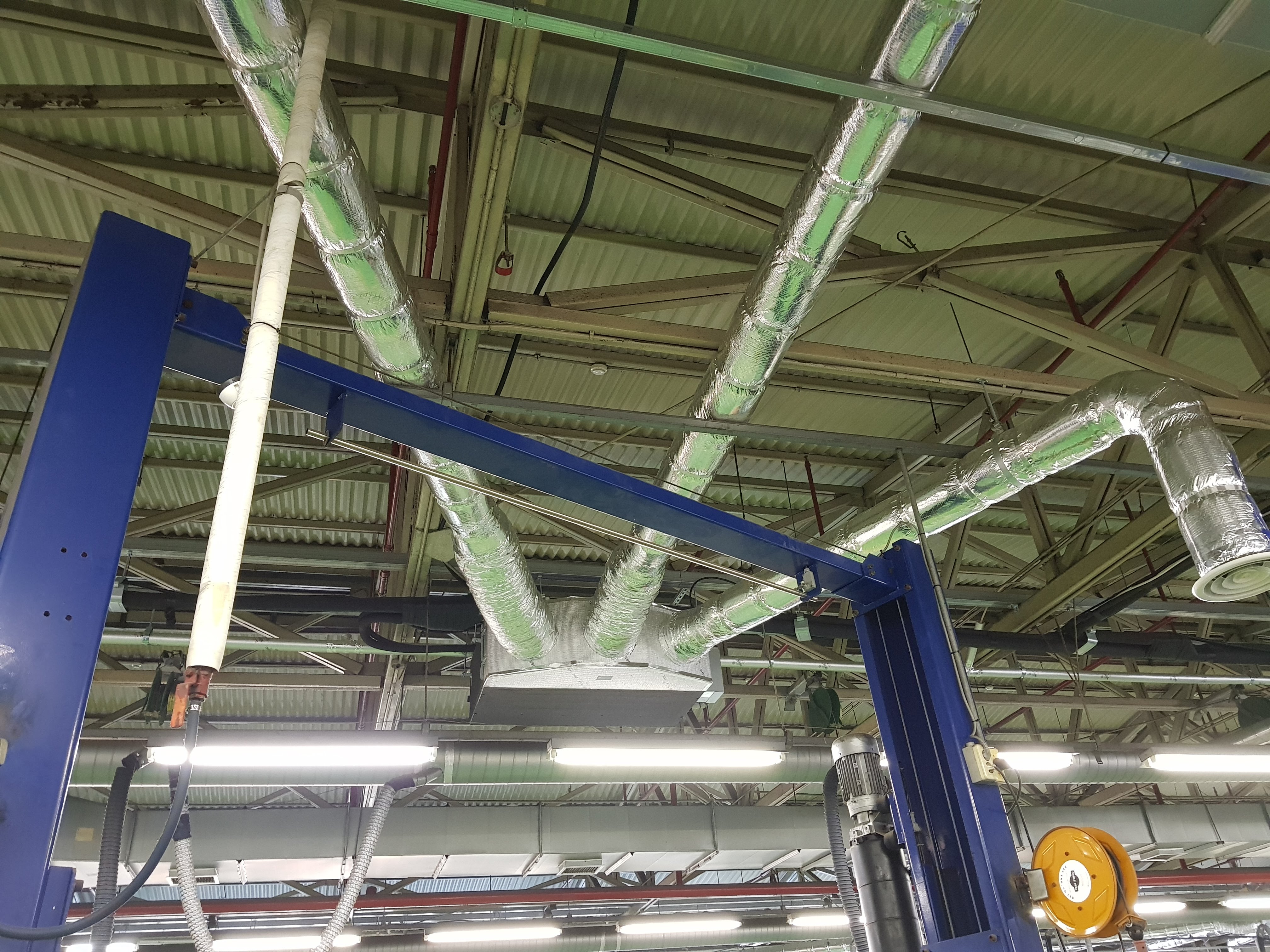

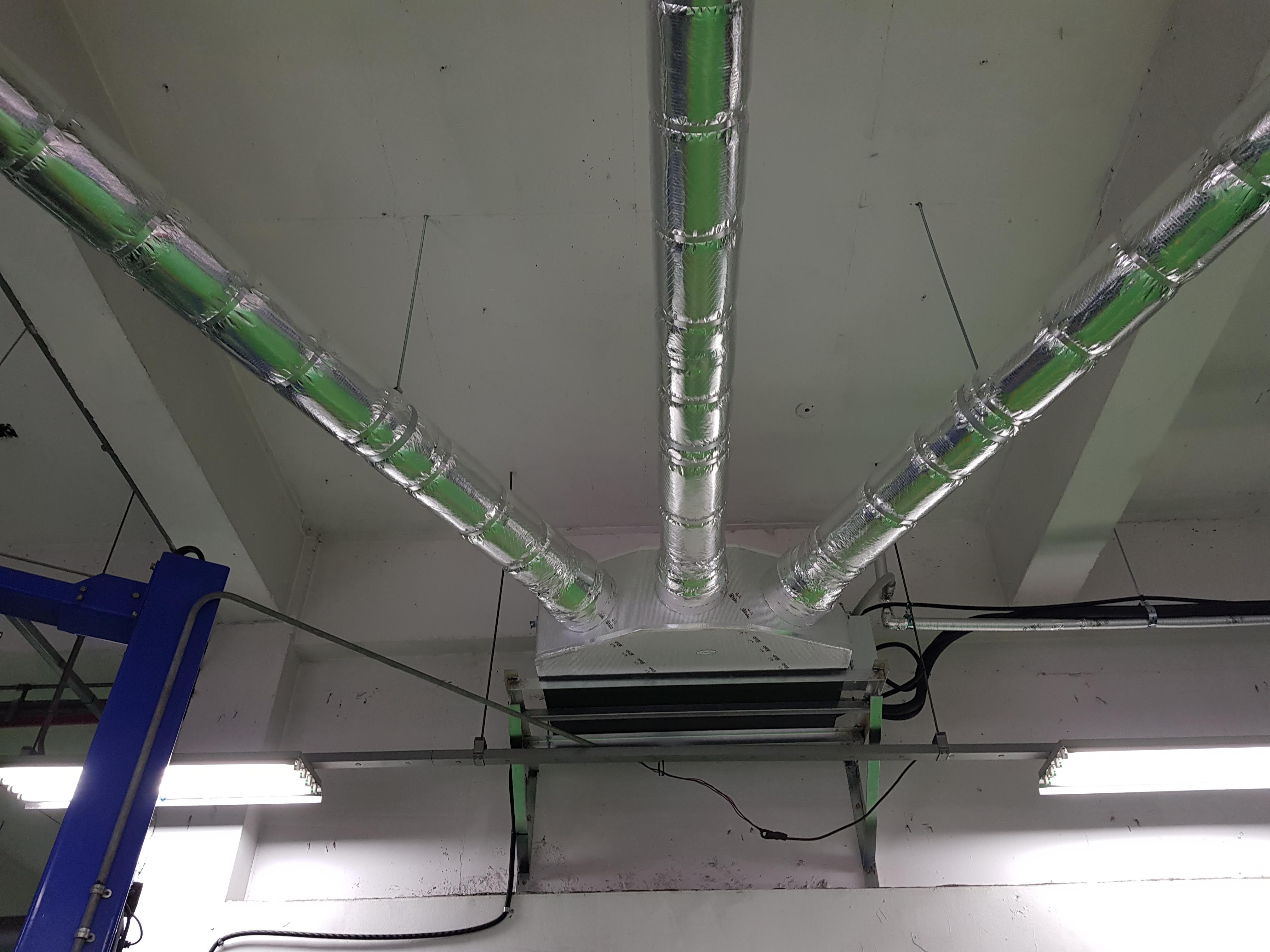

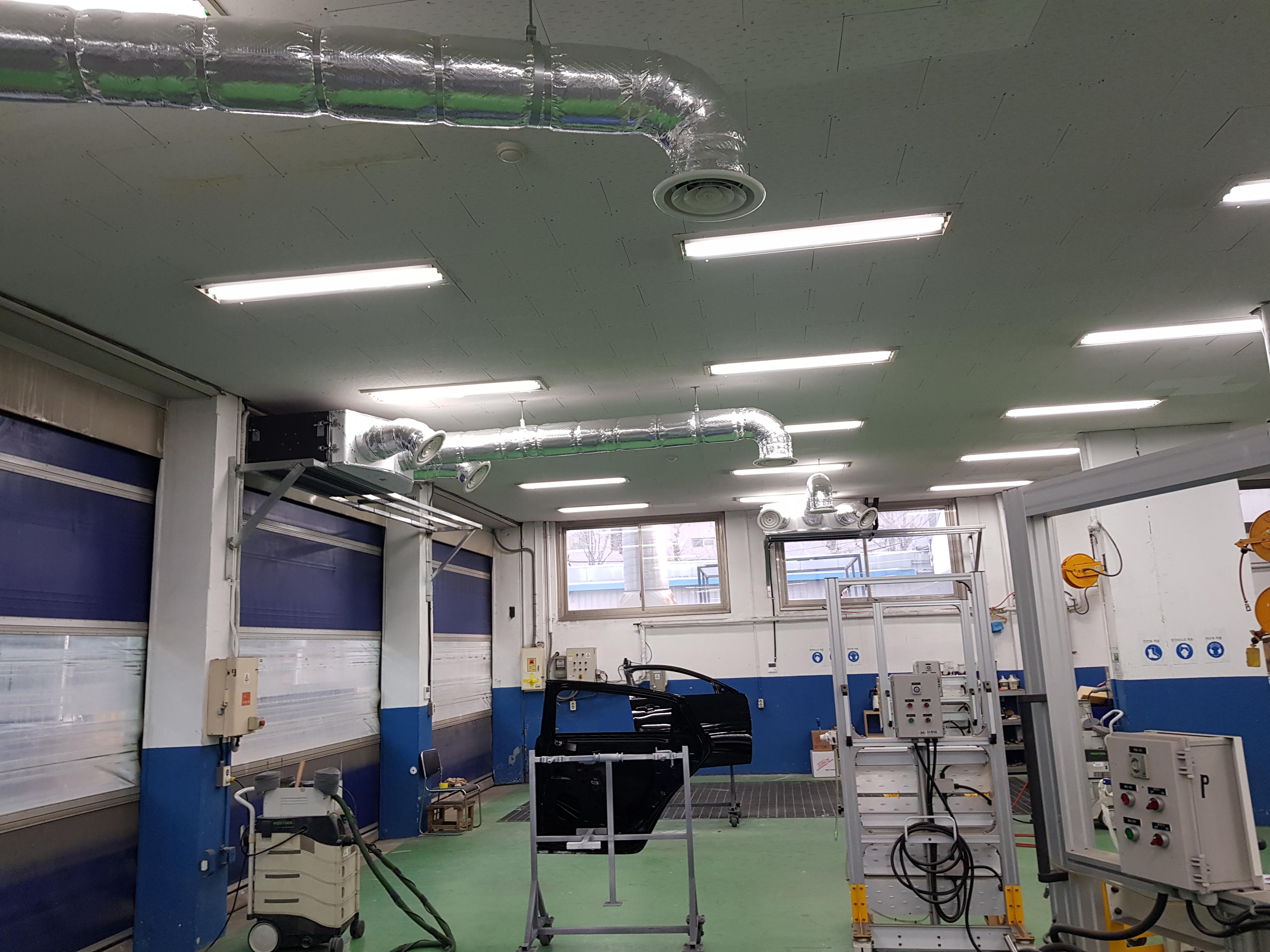

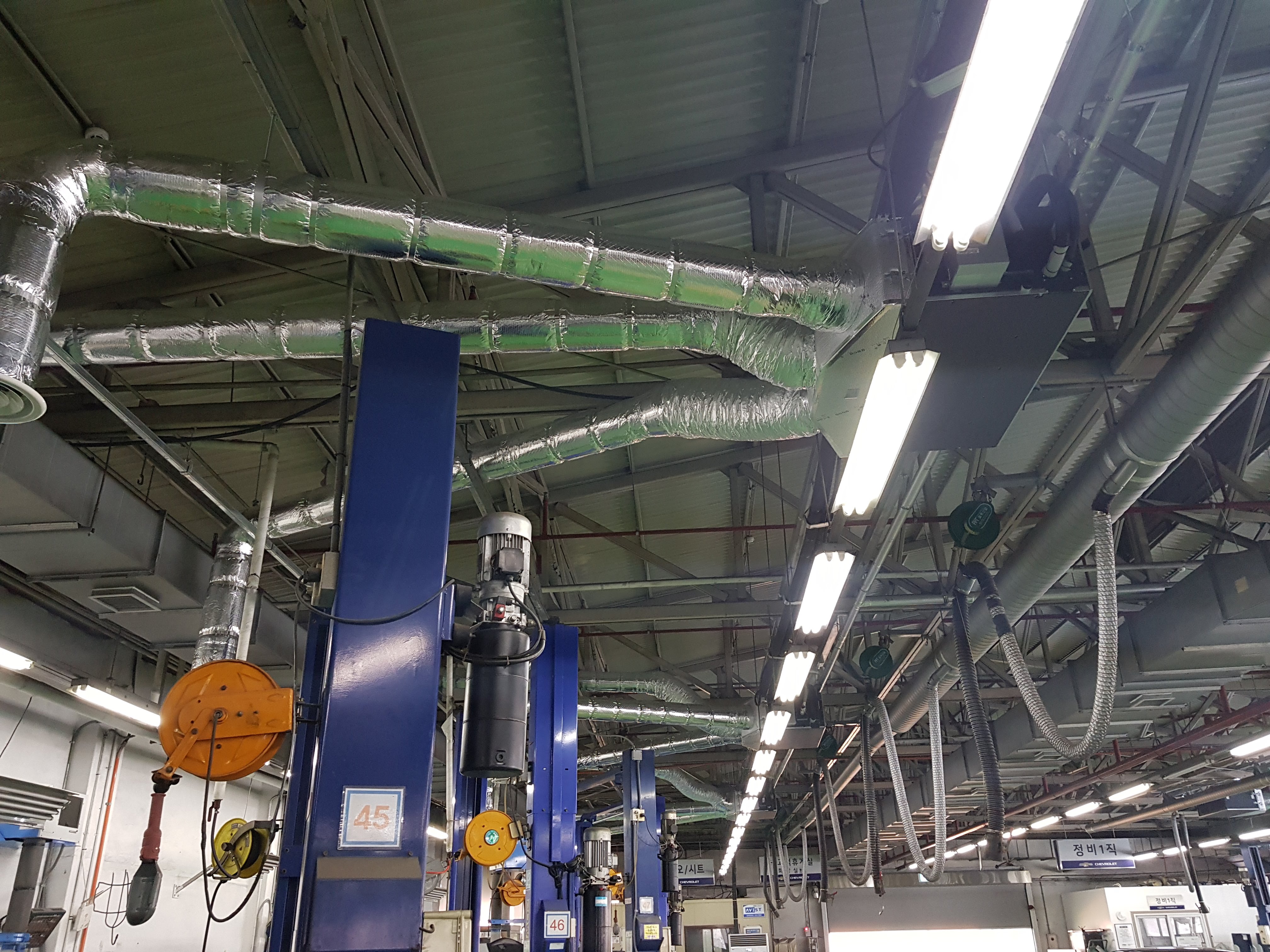

공장에서 천장매립덕트형에어컨 을 직출 로 사용하는 경우가 있습니다.
이럴때는 매립덕트형에어컨에서 스파이럴덕트로 시공하여,
작업하는 경우도 있으니 현장 상황에 맞게 참고하시면 됩니다.

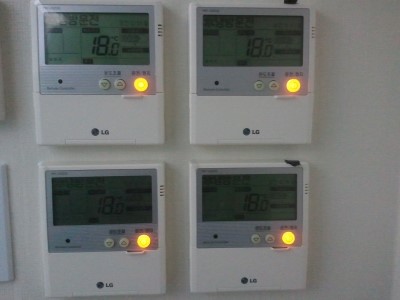

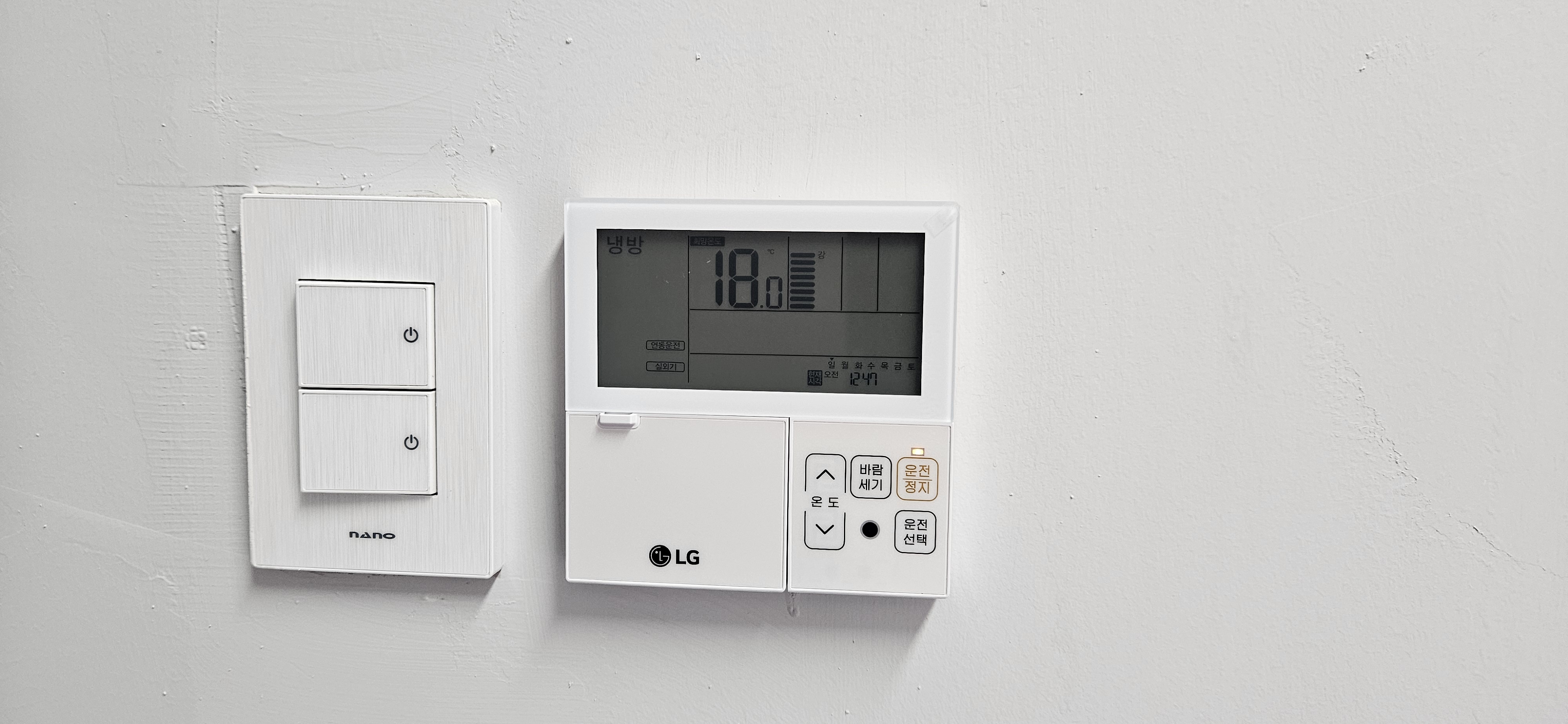

유선리모컨
공간의 균일한 온도를 위해서 유선리모컨을 설치해야 합니다.
온도를 동시에 센싱하여 , 냉난방을 설정 할 수 있습니다.
천장형매립덕트형에어컨 냉매배관 및 드레인
천장형매립덕트형에어컨은 시스템에어컨 과 마찬가지로
냉매배관 과 드레인 작업을 하여야 합니다.

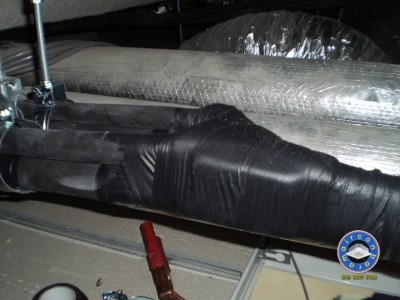

냉매배관 보온재는 두께가 13T 이상을 사용하여,

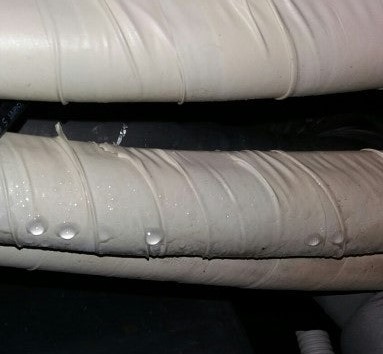

결로현상 , 물맺힘, 물떨어짐 현상이 생기지 않습니다.
(꼭 보온재가 13T 가 아니며, 냉매배관에 따라서 치수는 다릅니다.)
현장에 따라서 13T이상의 보온재를 사용하기도 합니다.
우리나라 날씨도 점점 무더워지고, 습도가 높아지면서
결로현상 발생빈도가 증가하는 추세입니다.
외부온도, 실내온도, 습도에 따라서 이슬점이 다르므로,
결로,물맺힘,물떨어짐 을 예방할수 있는 좋은 방법은
보온재 두께를 높이는 방법입니다.
이런문제는 보온재 두께를 두껍게 해주므로서,
대부분 해결될수 있습니다.

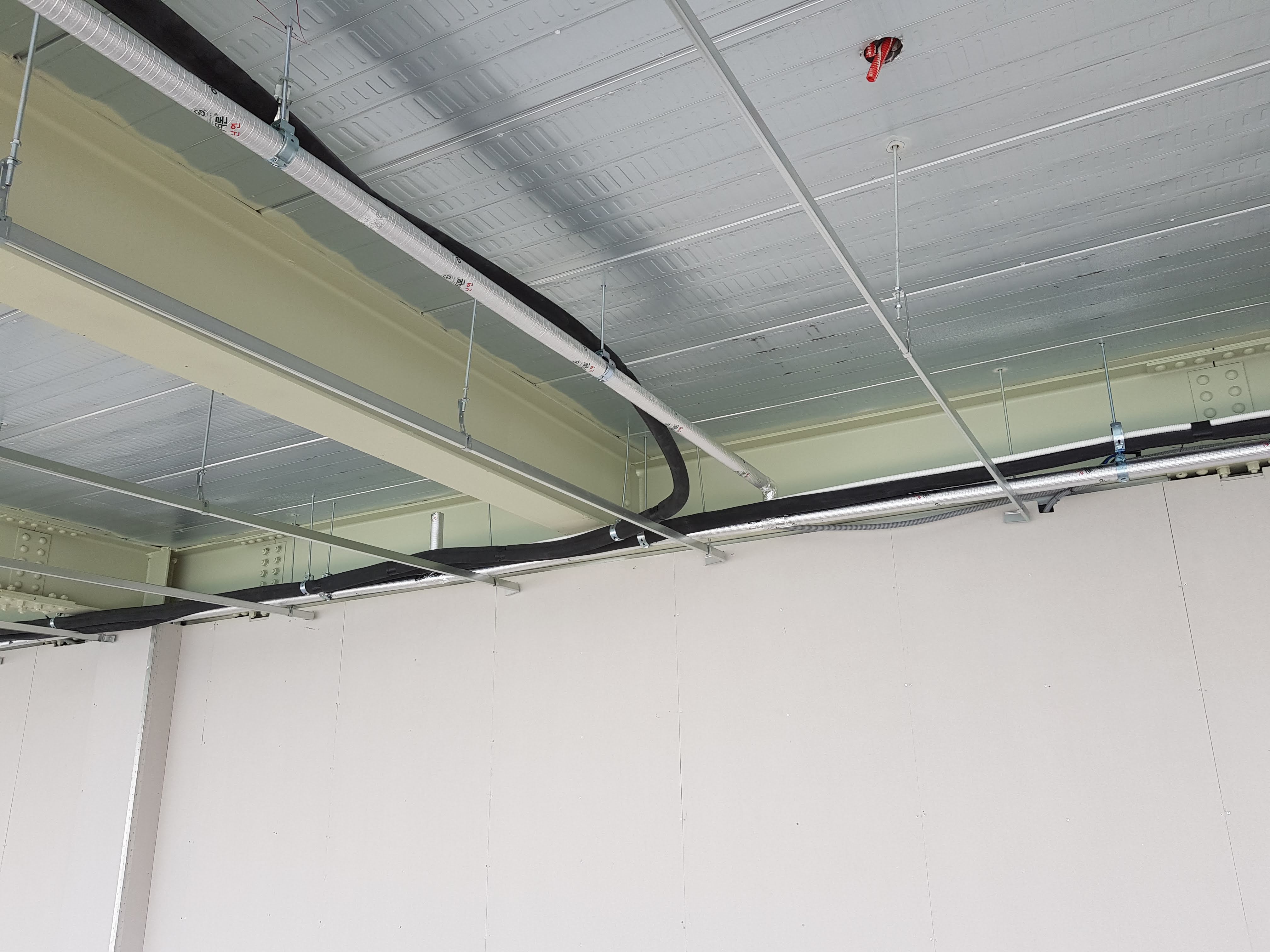

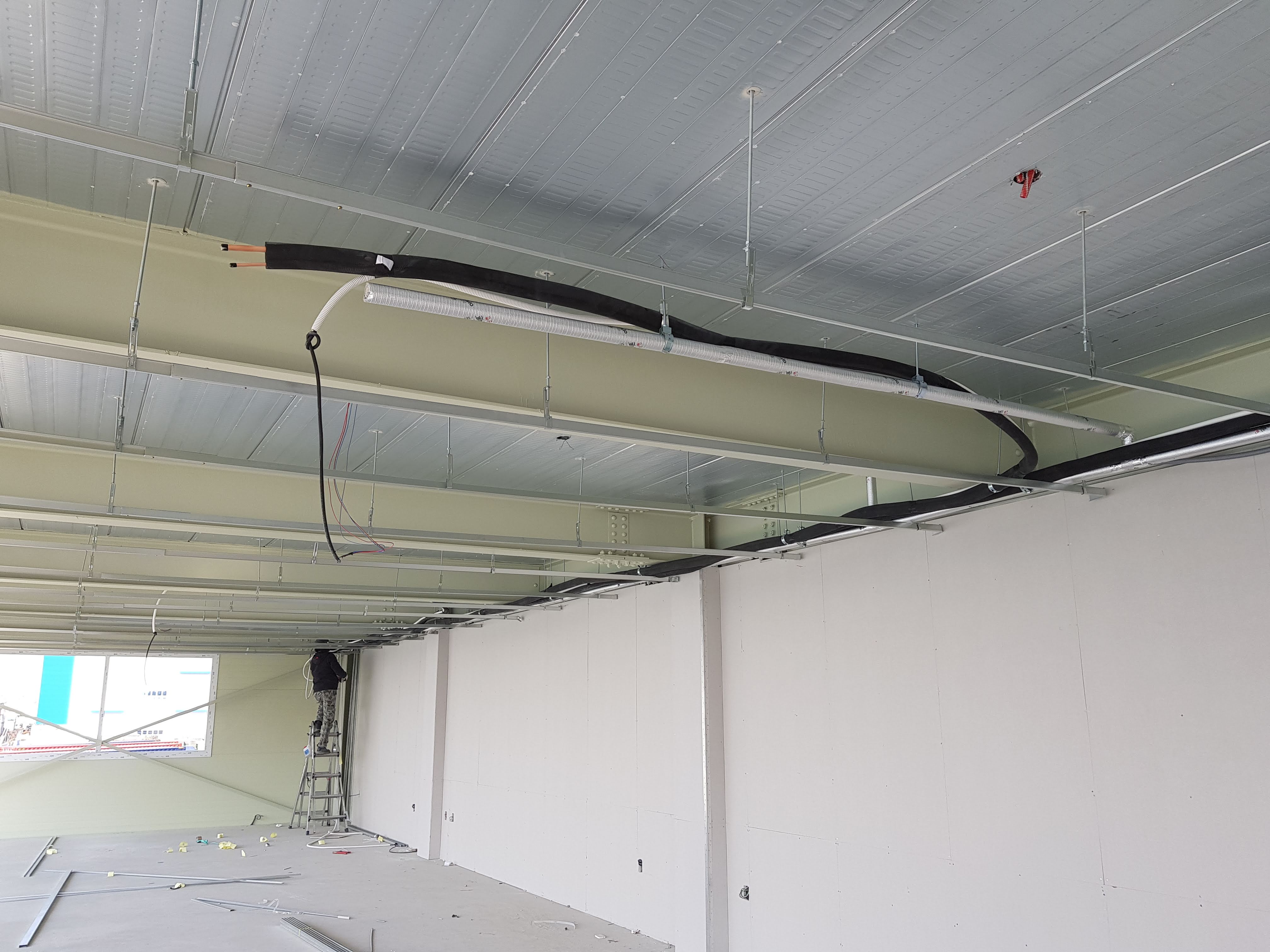

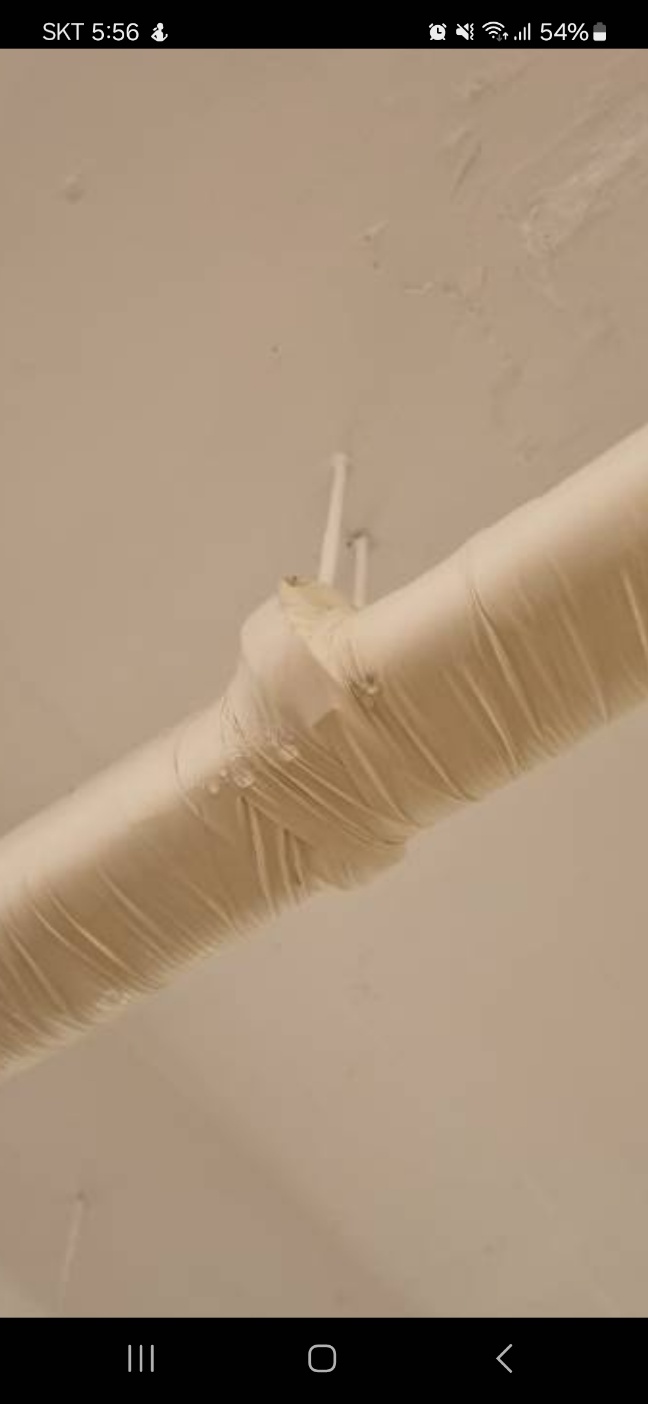

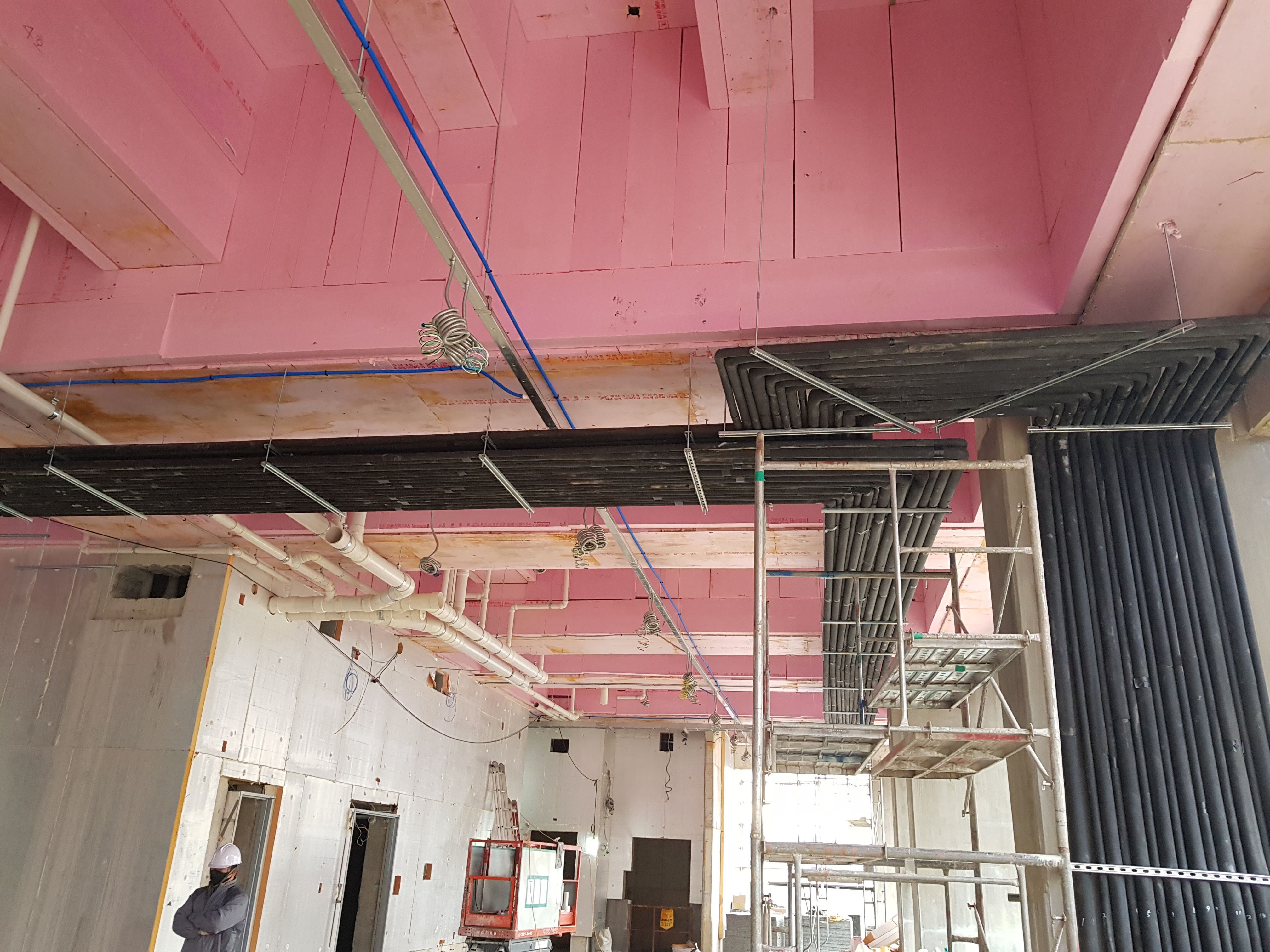

천장형매립덕트형 에어컨 의 냉매배관 과 드레인 은
천장에 앙커작업 과 전산볼트 , 헹거를 사용하여, 작업을 하여야 하는데
촘촘하게 작업을 하여야,
냉매배관 과 드레인 이 밑으로로 처지는 현상이 적어집니다.
오랜시간이 경과되서, 너무 헹거의 간격을 넓게 작업을 하면,
배관이 밑으로 쳐져서, 드레인 응축수가 배출이 되지 않은 경우도 있습니다.

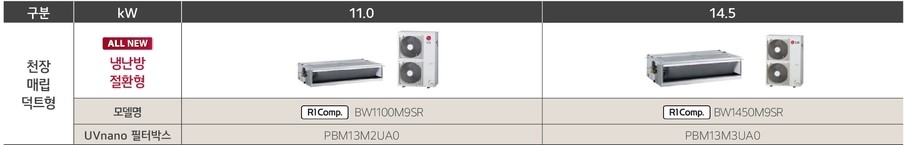

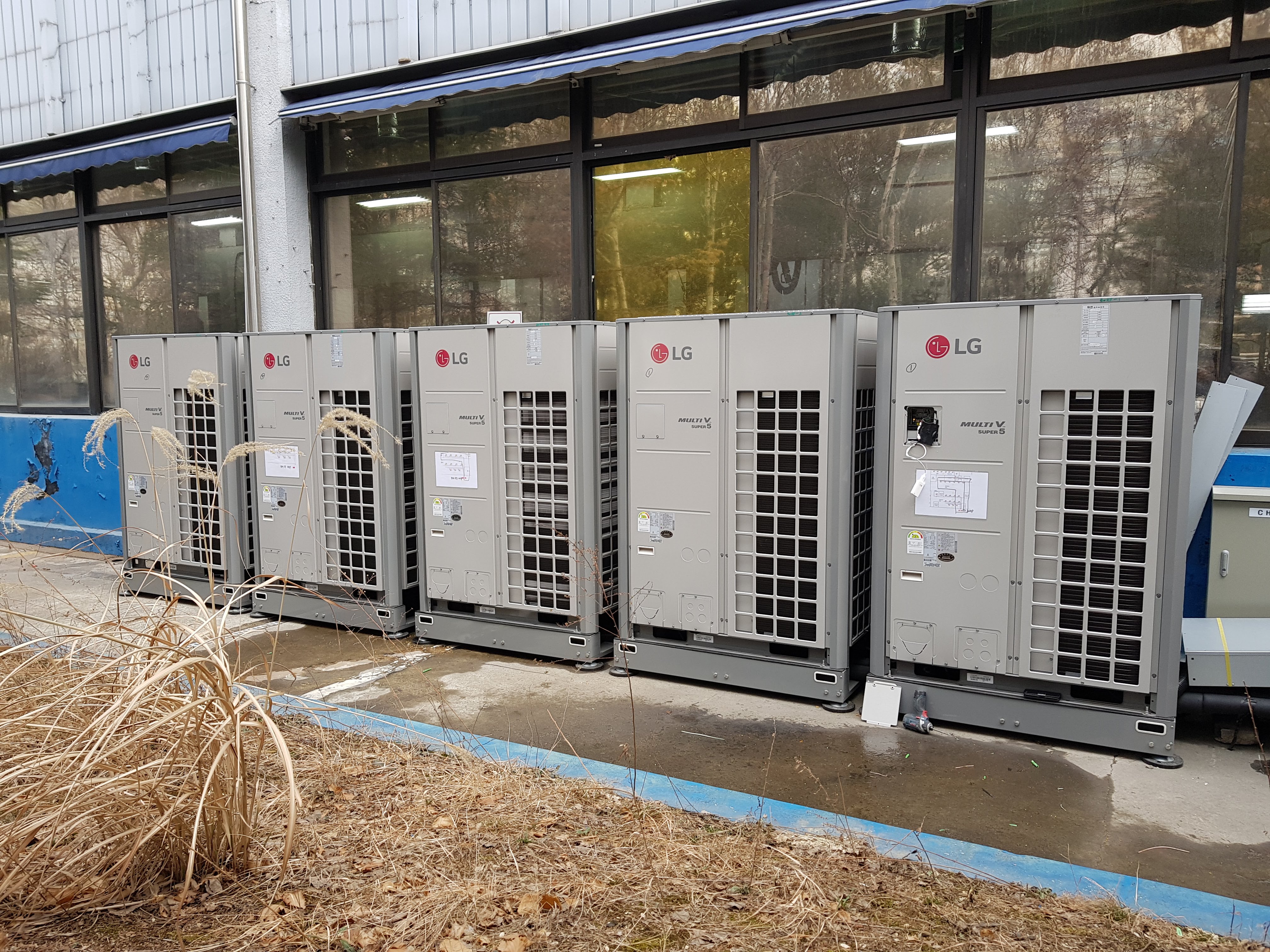

천장형매립덕트형에어컨 실외기
천장형매립덕트형에어컨 실외기 는
시스템에어컨 멀티방식 과 싱글 타입으로 설치 될 수있습니다.
사용하는 현장이 크거나 다수의 천장형매립덕트형에어컨이 필요한데,
실외기의 댓수를 줄이려면, 시스템에어컨으로 설치하면 되고,
소규모현장에서는 싱글타입으로 설치하면 됩니다.

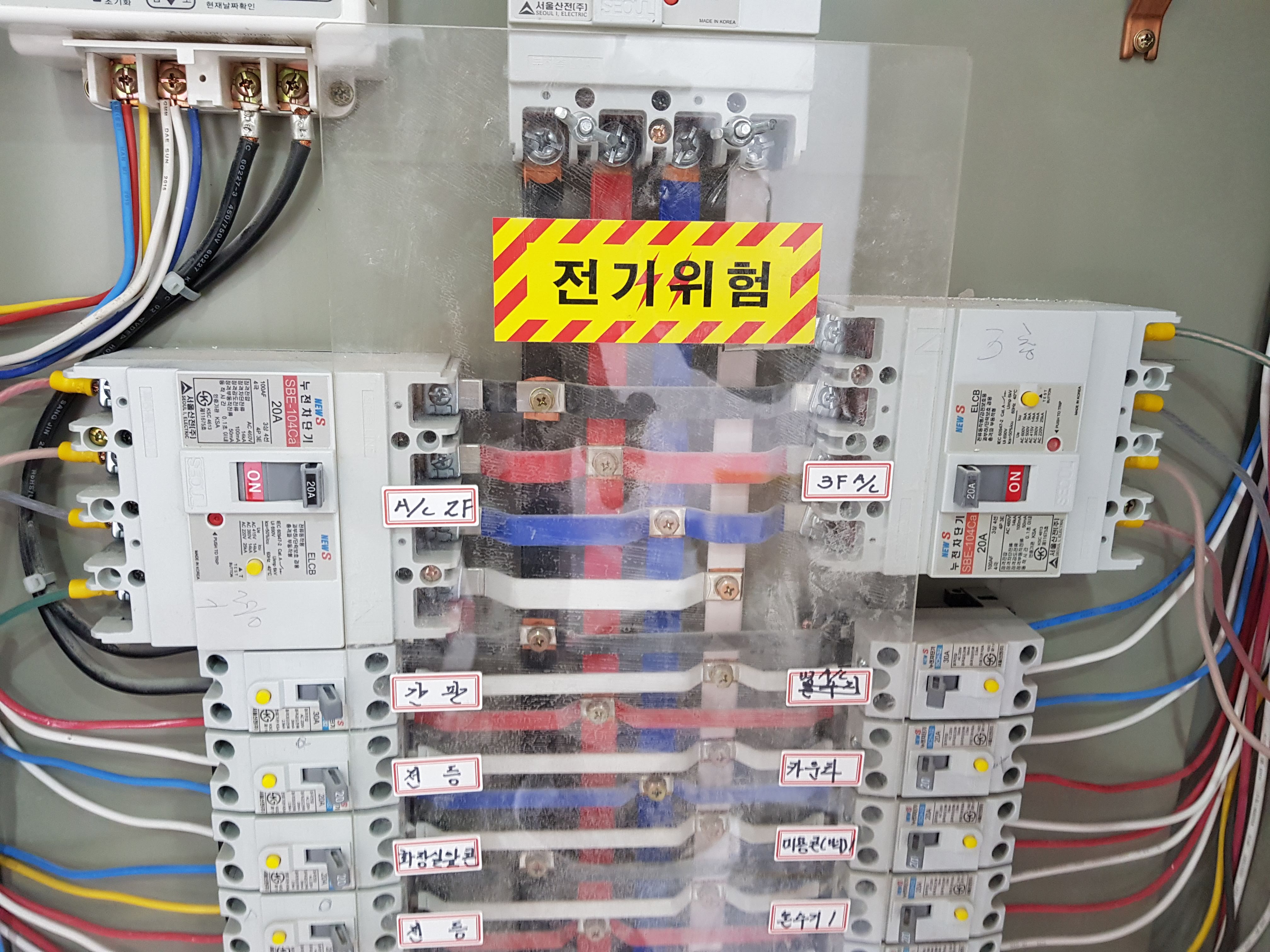

천장형매립덕트형에어컨 누전차단기
천장형매립덕트형에어컨은 반드시 전기공사가 동반 되어야 합니다.
차단기는 누전차단기를 사용해야 하며,
배선용차단기를 사용해서는 안됩니다.
누전차단기 용량은 천장형매립덕트형에어컨 의 냉난방능력에 따라서
선정기준이 다릅니다.
그래서 천장매립덕트형에어컨 을 설치하기 전에
계약전력을 파악하여, 전기승압 공사가 필요한지 확인하셔야 합니다.
